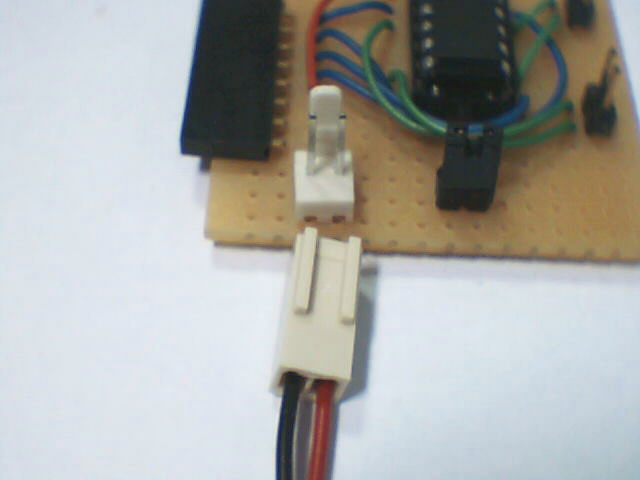

| TarriBot 2.3 Conector | 8ª Entrega, Como se monta un conector de poste en el portapilas.  | | | Como montar conectores tipo "poste".

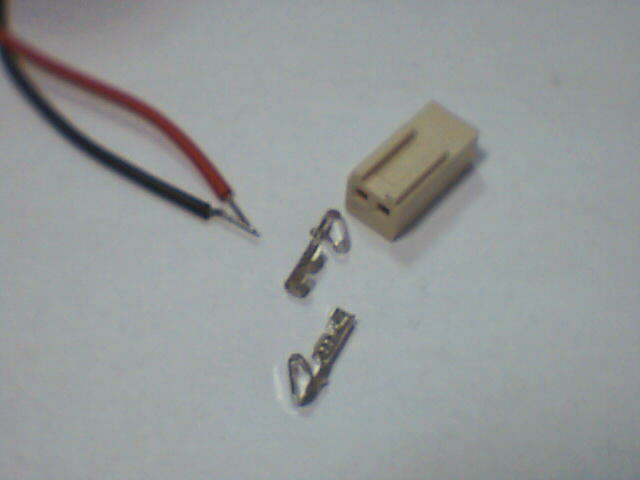

No es demasiado complicado pero nunca está de mas ver como lo hacen los demas sobre todo cuando no se ha montado ninguno... ante todo pelamos un trozo de unos 4-5mm del extremo de cada cable.

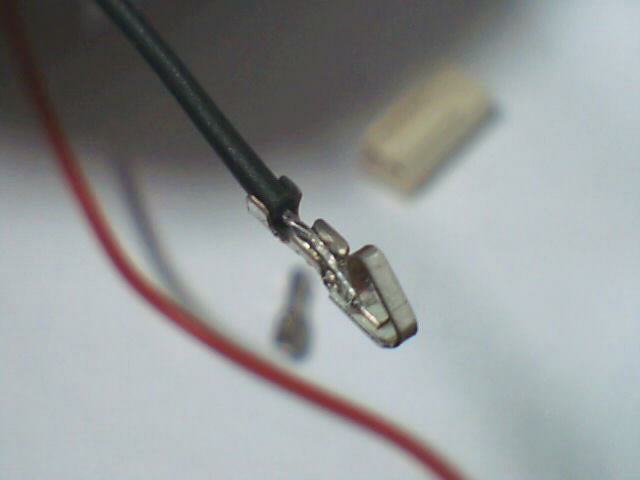

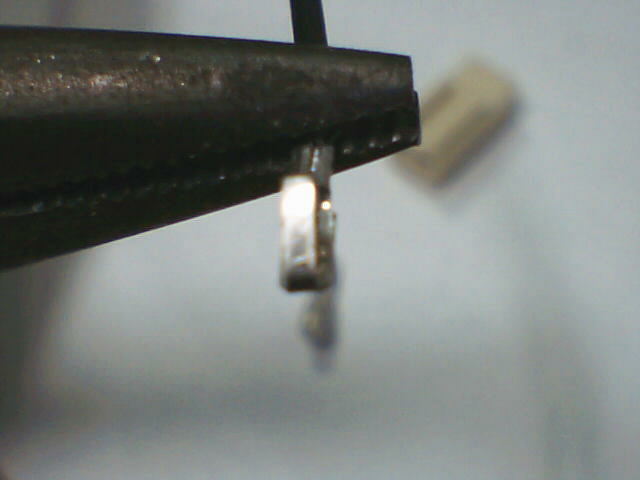

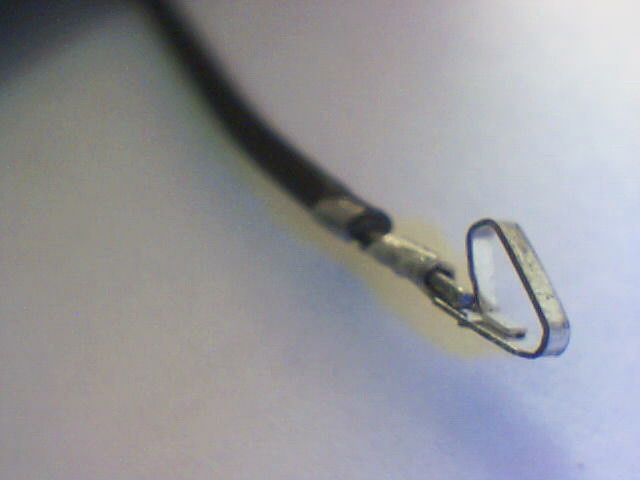

Situad el conector de manera que la abrazadera exterior (los salientes metálicos) puedan sujetar un trozo del plastico del cable, esto da mas fuerza al agarre, en la parte interior del conector hay otro par de salientes metálicos para sujetar el cable. Si sois meticulosos y quereis asegurar una conexión impecable podeis poner un punto de soldadura... yo nunca lo he hecho pero no está de mas decir que es una técnica utilizada.

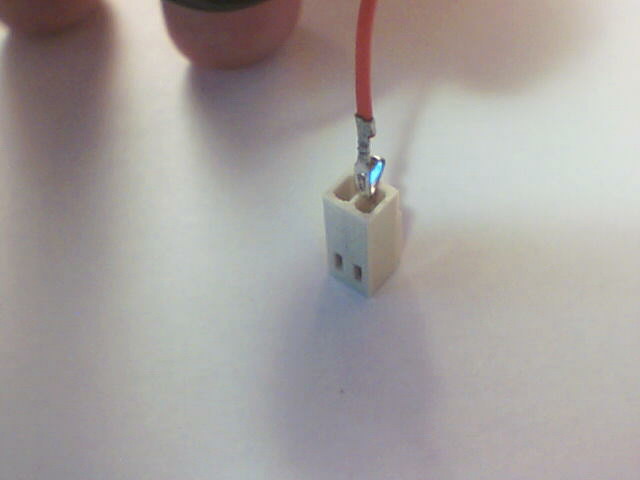

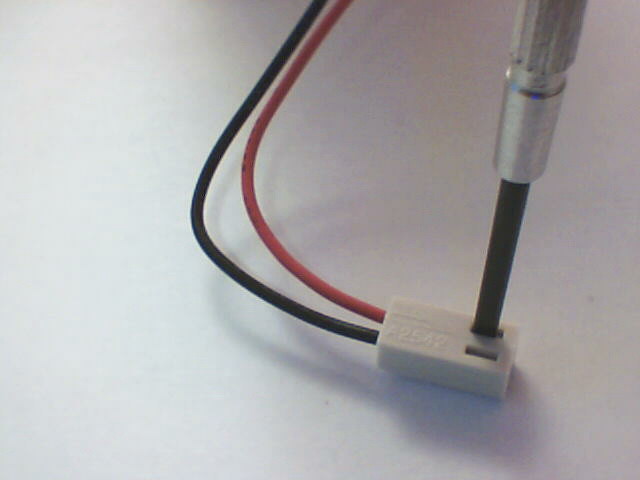

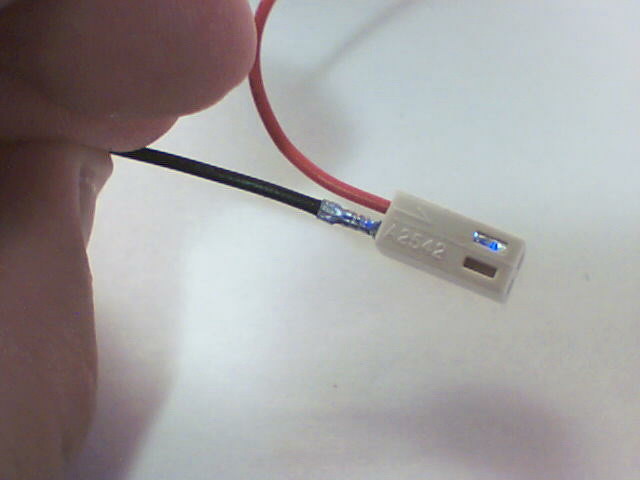

Ahora solo hay que introducir los conectores metálicos en la carcasa de plastico, si os fijais el conector metalico tiene un saliente que encaja en los finos rectangulos de la carcasa, esto tiene dos funciones, la primera es que evita que el conector se salga de la carcasa y la otra es facilitar dicha acción tan solo introduciendo un destornillador fino en la ranura y tirando del cable.

Para terminar me gustaria que revisarais no una ni dos, sino tres veces o mas que la polaridad la habeis puesto de forma correcta... no os confieis.
furri
